三星電子近期在先進記憶體與晶圓代工兩大戰線皆有顯著進展。《韓國時報》引述消息報導,三星將於2月第三周正式向輝達出貨第四代高頻寬記憶體(HBM4),成為全球首家向客戶交付量產版HBM4的業者。另一方面,三星位於美國德州的價值370億美元晶圓廠已取得部分臨時營運核准,預計下半年開始為特斯拉量產AI5晶片。
據產業人士透露,三星已完成輝達對HBM4的資格驗證,並配合輝達新一代AI加速器平台「Vera Rubin」的時程,決定於農曆年後也就是2月第三周啟動正式出貨。
輝達預計在3月中旬舉行的GTC 2026大會上展示Vera Rubin平台,執行長黃仁勳日前也證實相關晶片已進入全面量產階段,市場預期該平台將於2026年下半年問世。
三星的HBM4採用第六代10奈米級DRAM製程(1c)打造記憶體晶粒,並以4奈米邏輯製程製作基礎晶粒,使得資料傳輸速度最高可達每秒11.7Gbps,明顯超越聯合電子元件工程委員會(JEDEC)所訂定的8Gbps標準,是三星能夠成功打入輝達供應鏈的關鍵。

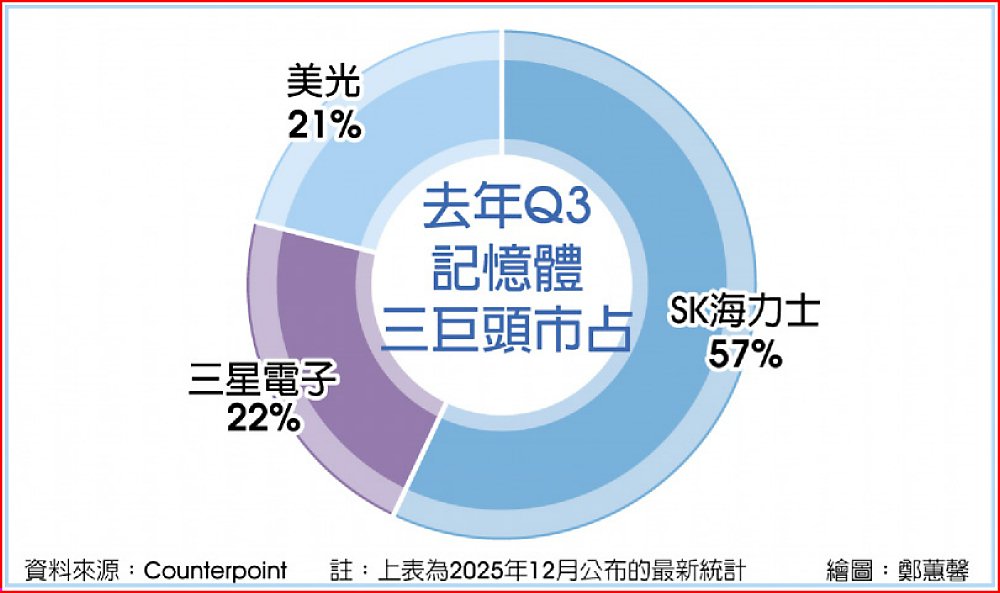

隨著HBM成為AI運算不可或缺的核心元件,三星與主要競爭對手SK海力士在HBM4供應上的競爭勢將進一步升溫。研究機構Counterpoint最新資料顯示,去年第三季SK海力士在HBM市場仍握有57%市占率,高於三星的22%及美光的21%。
在晶圓代工方面,德州泰勒市政府證實三星已取得首座晶圓廠約8.8萬平方英尺的臨時使用證,可在全面完工前展開有限營運。該廠預計3月開始測試極紫外光(EUV)設備,為生產2奈米先進製程做準備,並於今年下半年全面量產。
根據規劃,泰勒廠量產後將依合約為特斯拉生產AI5晶片,合約效期至2033年,並涵蓋後續AI6世代。特斯拉執行長馬斯克近期表示,AI5晶片設計已接近完成,未來將以大約9個月為一代的節奏快速推進。
