AI伺服器推升PCB邁向高層數、大面積與高速傳輸新門檻,材料與製程升級迫在眉睫。隨著NVIDIA、AWS、Google等自研晶片平台密集放量,供應鏈從銅箔、基板到加工技術全面翻新。TPCA Show將於10月22日登場,聚焦HVLP銅箔、玻纖布選型與高縱深比製程等新世代需求,業界也加速卡位新材料與海外產能。

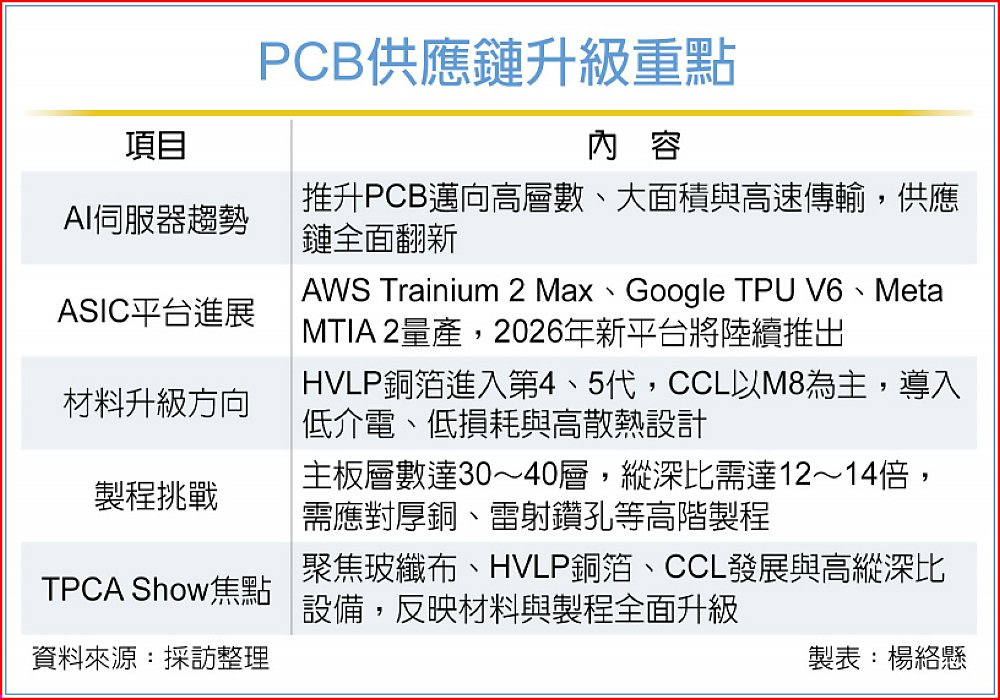

今年AI ASIC伺服器平台百家齊放,包括AWS Trainium 2 Max、Google TPU V6、Meta MTIA 2等陸續量產,明年更將進一步推出新架構。據PCB供應鏈指出,AI伺服器主板層數正從20層躍升至30~40層,板材朝M8與M9等級發展,CCL(銅箔基板)、HVLP(高頻超低輪廓銅箔)與PCB加工皆需重構設計規格,進入新一輪技術門檻。
其中,材料端變化最為明顯。高階銅箔啟動HVLP第4代與第5代開發,將搭配高層數板材放量;CCL則以M8為主流,朝低介電、低損耗與高散熱方向演進。產業人士指出,NVIDIA新一代Rubin平台即將導入HVLP 4與Low Dk2材料,部分中介層板使用M9,整體升級幅度高於現行GB系列。

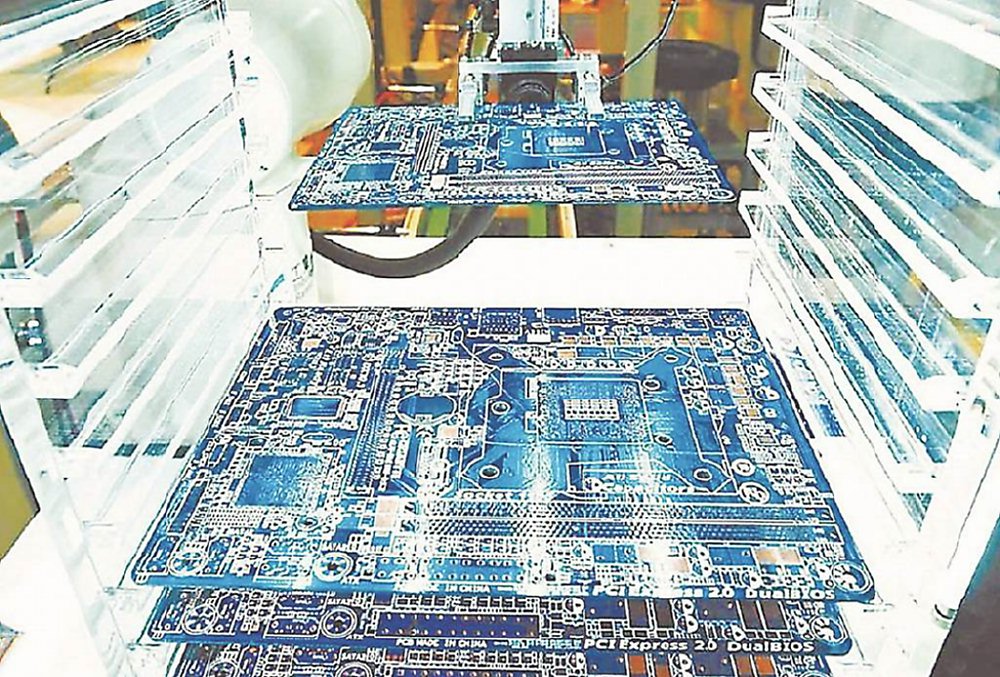

中下游PCB廠則面臨良率與製程難度壓力,800G交換器與AI主板面積擴大,帶動通孔填充、厚銅、多層壓合與雷射鑽孔等挑戰升溫,縱深比需求更推升至12~14倍,製造端需強化先進設備與模組化能力以應對。
觀察PCB廠動態,金像電受惠AI主板與交換器出貨,蘇州與泰國廠陸續投產,營運結構明顯轉強;健鼎同步擴大車用與伺服器板材比重,提升高階產品占比。臻鼎泰國廠年底小量試產,高雄AI園區亦裝機ABF載板與HLC產線;華通則延伸衛星板至資料中心與網通應用,強化非手機產品線。
TPCA Show本月登場,將同步展出玻纖布(含石英布)比較、HVLP銅箔驗證進度、CCL發展路徑與高縱深比加工設備等重點議題。業界預期,展會將是產業觀察材料升級與技術演進的關鍵節點,為台廠下一波產能與市場卡位戰揭開序幕。
