中芯 傳測首款陸DUV曝光機

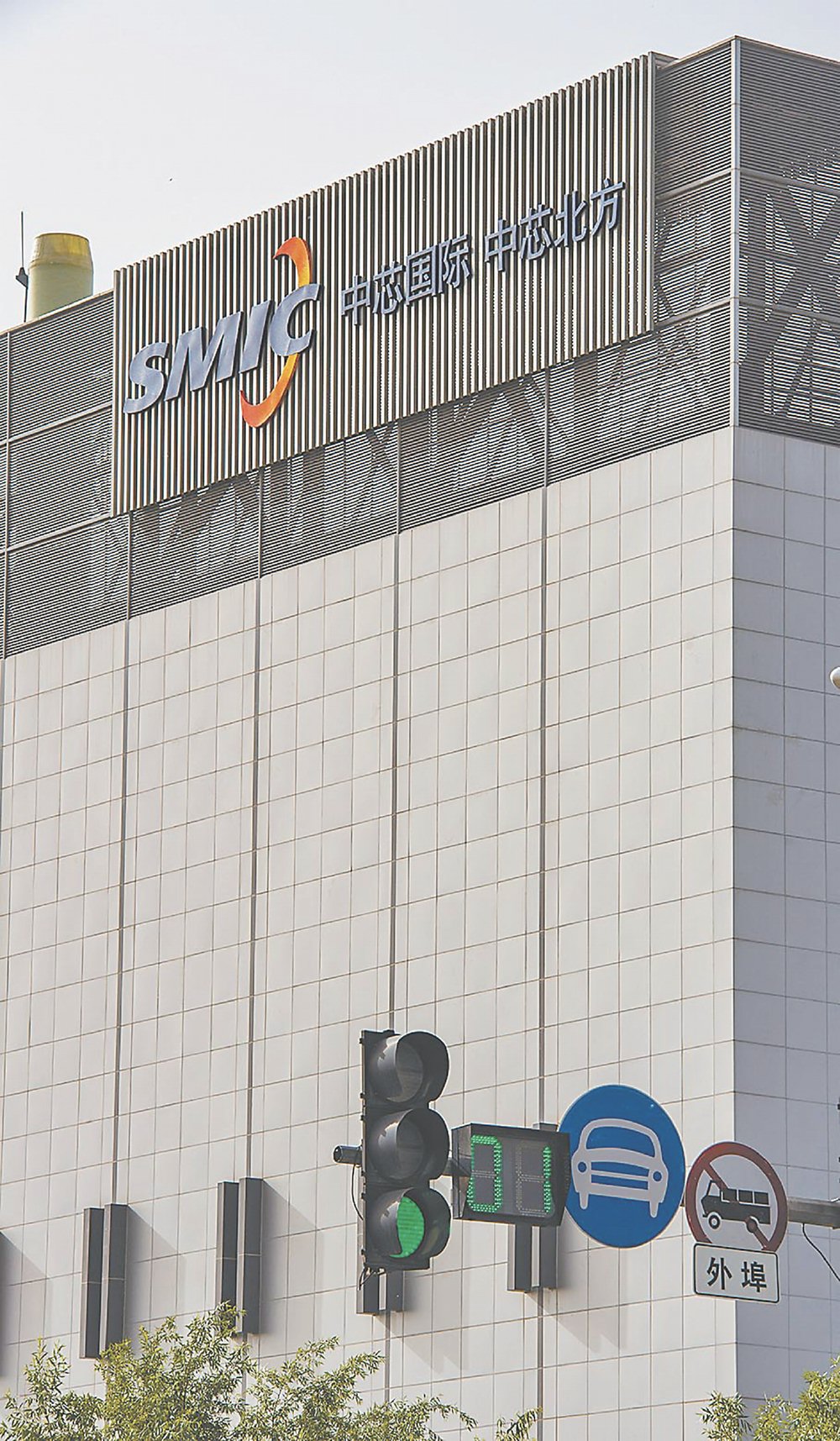

中芯國際17日傳出,正在對中國首台國產先進晶片製造設備進行試驗。圖/中新社

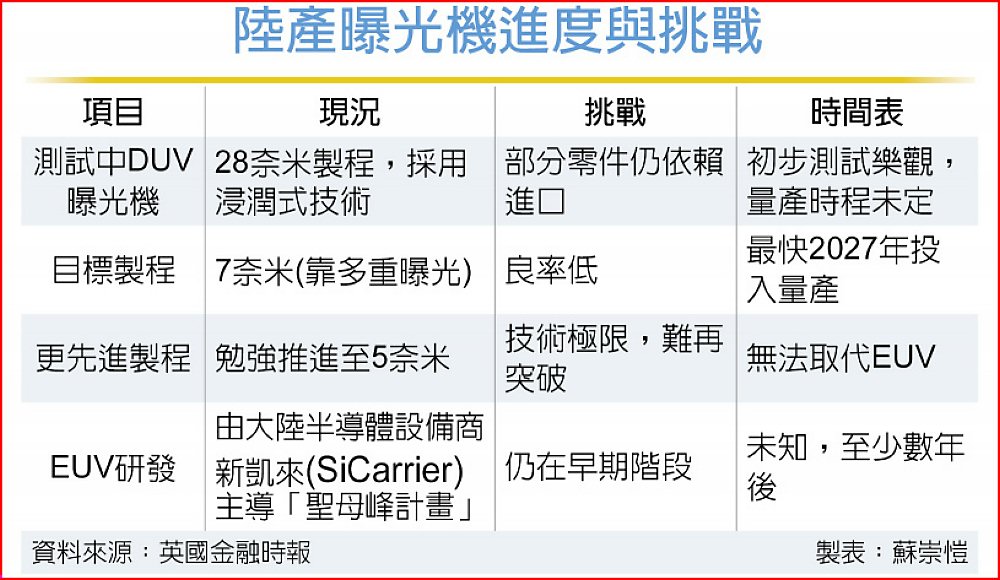

陸產曝光機進度與挑戰

 為突破美國科技封鎖,中國晶圓代工龍頭中芯國際17日傳出,正在對中國首台國產先進晶片製造設備進行試驗-由本土新創企業所開發的深紫外光(DUV)曝光機,目標是挑戰荷蘭半導體設備大廠艾司摩爾(ASML)的技術壟斷,並為生產AI處理器儲備關鍵能力。

 綜合外媒報導,知情人士透露,中芯國際正在測試的,是一台由上海新創公司宇量昇(Yuliangsheng)所製造的28奈米製程DUV曝光機,並計畫利用多重圖案化(multi-patterning)技術來生產7奈米晶片。該機台採用與艾司摩爾相似的「浸潤式」技術。雖然中芯的初步測試結果「相當樂觀」,但該機台能否以及何時能投入大規模量產,目前仍是未知數。

 報導指出,這類機台在良率較低的情況下,可能勉強推進到5奈米製程,但已是極限,無法再往更先進的製程發展。

 市場研究機構Bernstein的半導體分析師Qingyuan Lin表示,如果試驗成功,這對中企而言將是重要一步,可在此突破的基礎上,打造更先進的機台。然而,擁有一台曝光機原型是一回事,要將其投入量產並與ASML競爭,又是另一回事,這可能還需要好幾年的時間。

 近年來,美國祭出出口管制,已嚴重限制中企取得新機台的管道。更關鍵的是,中國仍無法取得用於製造輝達等頂尖晶片所需的、最先進的極紫外光(EUV)曝光機,主因是ASML被禁止向中國出售此類設備。

 另一方面,中國半導體設備製造商新凱來(SiCarrier)等公司正投入資源研發EUV機台,但這些努力仍處於非常早期的階段。該EUV研發計畫內部代號為「聖母峰計畫」。
